147天搭出60米钢与膜“巨伞”

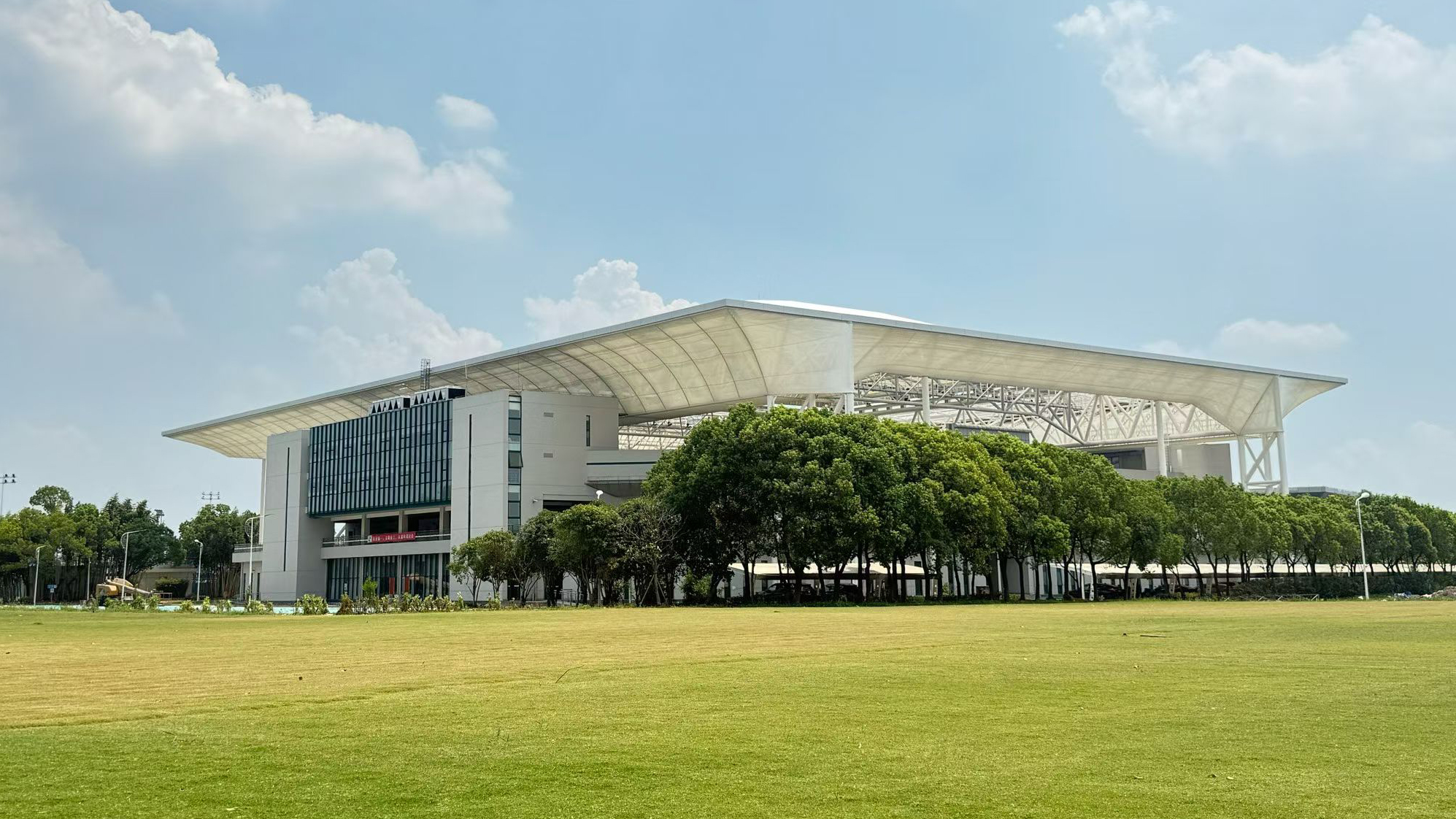

《文汇报》9月30日刊  老场馆遇新需求，破题“新老碰撞”寻出路 旗忠网球中心2005年投入运营，20年时光里，先后承办ATP大师杯赛、劳力士大师赛等众多国际顶级网球赛事，在上海乃至全国球迷心中，早已是无可替代的“网球圣地”。然而，随着时间推移，露天的2号馆，在赛事规模不断扩大、规格持续提升的趋势下，愈来愈难以满足未来的需求，升级改造变得迫在眉睫。 改造并非易事，要面对新老结构碰撞的棘手难题。上海建工机施集团上海旗忠网球中心2号馆（改建）及室外17号场地（新建）工程项目负责人李显松介绍，原有混凝土框架保持不动，所有的钢结构、膜结构都得“嫁接”上去。为攻克难关，项目团队采用三维激光扫描和BIM建模技术，提前用电脑细致模拟所有构件的安装位置，把可能出现的结构碰撞问题在图纸阶段就彻底“消灭”，为后续施工扫清障碍。 60米“巨伞”显精妙，毫米级精度护平稳 最考验技术的是屋盖中长达60米的可整体平移开合部分。它采用空间管桁架结构和上覆PTFE膜组成，需要在固定屋盖的轨道上平稳滑动，而轨道安装精度误差必须控制在毫米级以内。“屋盖移动的时候，哪怕轨道有一点点不平整，都会发出异响，甚至会损伤设备。”李显松说。 为了确保屋盖滑动平稳，团队创新采用“整体预拼装+数字校正”技术。先在工厂里把构件完整拼成整体，之后再用全站仪对每个点位进行精准校准，保证安装到现场时，各个构件能“严丝合缝”。 更让人惊叹的是屋盖的“智能应变”能力。考虑到上海秋季昼夜温差大，60米长的钢结构会因热胀冷缩产生1至2厘米的变形，这足以让轨道“卡壳”。技术团队想出应对妙招：将屋盖一侧轮组固定，另一侧安装可调节关节，让结构能够随着温度变化“自由呼吸”。同时，加装自动校准锁和夹轨器，即便遇到大风天气，屋盖也能稳稳“停”在原地。改造后的2号馆，不仅多了“随开随合”的穹顶，外立面也被全部翻新，新增高清LED大屏，观众席扩容至约5000人。 值得一提的是，这并非机施集团首次在旗忠网球中心探索体育场馆的“弹性空间”。20年前，他们为1号馆打造极具特色的“花瓣式”可动屋盖；20年后，又为2号馆装上“可动穹顶”。 作为上海首个加装可开启屋盖的体育场馆，2号馆的焕新也给老场馆改造提供了新思路。项目副经理王扬越表示：“理论上来说，只要结构允许，所有的露天场馆都能按照这样的方式‘升级’，既保留原有建筑的记忆，又能适配新时代的观赛需求。” |
|
